机柜如何安装虽然不难，但仍然有一些细节问题需要注意，现在我们一起来总结下。 一、机柜安装注意以下几点： 1、有了机柜相关尺寸，再检查设备的外形，确保和选择的支架搭配。一个坚固的机柜可承重达250公斤，所有安装螺丝不得有松动，保护橡皮垫应安装牢固，所以检查一下用来拿出设备用的工具，比如，提门或手推车。好的机柜下面装有轮子，所以你只需把该装的设备装进去，再把机柜推到合适的地方即可。 2、测量一下房间的大小和机柜经过的天花板、门和电梯高度。再有，考虑到机柜里的多类设备，确保把机柜放在距离电源、网线插口、通讯插口近的地方。 3、检查打开和关闭机柜时柜门打开的角度及，标准机柜门在右边打开，门轴在左边，当然不排除相反的情况。所有的门和侧板都应很容易打开，以便于维护。安放应竖直，柜面保持水平，垂直偏差小于等于百分之一，水平偏差小于等于3mm，机柜之间缝隙小于等于1mm，机柜表面要完整，无损伤，螺丝要坚固，每平方米表面凹凸度应小于1mm。 4、当你要将设备机柜安装入一个已经存在的机柜组时，你可以把机柜挨着排成一排，这样安全、整齐。有些机柜组由于种种原因，不能再增加了，或者只能增加几种附件。最好的机柜组模型应具有充分的可扩充性，并带有所有必要的硬件，可把机柜侧板拿掉，用螺钉将机柜相互连接，排成一排。 二、机柜安装时步骤： 常用的19英寸（标准600mm），至于高度，分别为：42U、37U、32U。27U，深度为1000mm、900cm、800mm、600mm。 一、机柜安装规划 在安装机柜之前首先对可用空间进行规划，为了便于散热和设备维护，建议机柜前后与墙面或其它设备的距离不应小于1米，机房的净高不能小于2.5米。

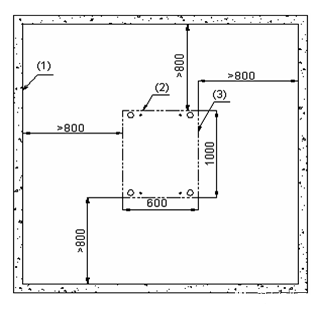

单柜空间规划图（图中单位为mm） 二、安装前的准备工作 安装前，场地底座要准确无误，否则会导致返工。 按照拆箱指导拆开机柜及机柜附件包装木箱。 三、安装机柜 1、安装流程 如果机柜安装底座上，机柜固定后，则可以直接进行机柜配件的安装。安装机柜的流程如图所示。

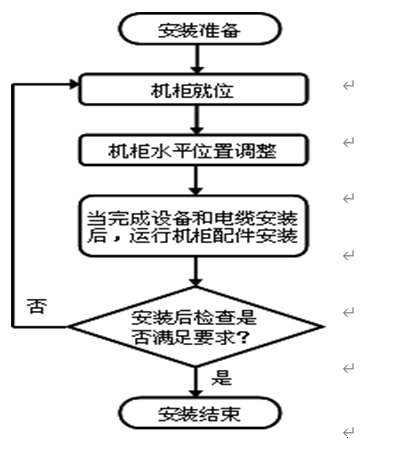

在底座上安装机柜的流程 2、机柜就位 将机柜安放到规划好的位置，确定机柜的前后面，并使机柜的地脚对准相应的地脚定位标记。

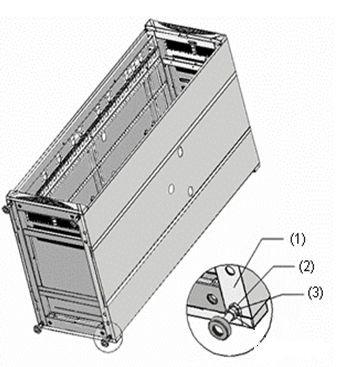

机柜地脚锁紧示意图 （1）机柜下围框 （2）机柜锁紧螺母 (3)机柜地脚 （4）压板锁紧螺母 机柜前后面识别方法：有走线盒的一方为机柜的后面。 3、机柜水平调整 在机柜顶部平面两个相互垂直的方向放置水平尺，检查机柜的水平度。用扳手旋动地脚上的螺杆调整机柜的高度，使机柜达到水平状态，然后锁紧机柜地脚上的锁紧螺母，使锁紧螺母紧贴在机柜的底平面。图所示为机柜地脚锁紧示意图。 4、安装机柜配件 A、机柜配件安装流程 机柜配件安装包括机柜门、机柜铭牌和机柜门接地线的安装，流程如图C-5所示。 B、安装前确认 机柜已经固定；设备已经在机柜上安装完毕；电缆已经安装完毕。

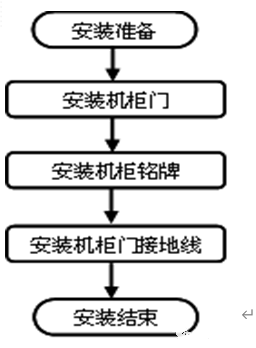

机柜配置安装流程 四、安装机柜门 机柜前后门相同，都是由左门和右门组成的双开门结构。如图所示。
机柜门可以作为机柜内设备的电磁屏蔽层，保护设备免受电磁干扰。另一方面，机柜门可以避免设备暴露外界，防止设备受到破坏。机柜前后门的安装示意图如图所示，安装步骤如下： (1)将门的底部轴销与机柜下围框的轴销孔对准，将门的底部装上。 (2)用手拉下门的顶部轴销，将轴销的通孔与机柜上门楣的轴销孔对齐。 (3)松开手，在弹簧作用下轴销往上复位，使门的上部轴销插入机柜上门楣的对应孔位，从而将门安装在机柜上。 (4)按照上面步骤，完成其它机柜门的安装。 活动轴销在出厂前已安装在门板上，在现场安装的时候不用再装。 机柜同侧左右两扇门完成安装后，它们与门楣的之间的缝隙可能不均匀，这时需要调整两者之间的间隙。调解方法：在图中机柜的下围框轴销孔和机柜门下端轴销之间增加垫片（机柜门包装中自带）。 五、安装机柜铭牌 (1)取出机柜铭牌。 (2)撕去铭牌背面的贴纸，将铭牌粘贴在机柜前门左侧门上部的长方形凹块位置，如图所示。

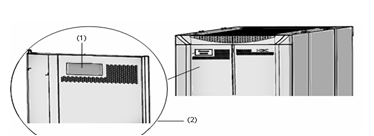

铭牌粘贴位置示意图 六、安装机柜门接地线 机柜前后门安装完成后，需要在其下端轴销的位置附近安装门接地线，使机柜前后门可靠接地。门接地线连接门接地点和机柜下围框上的接地螺钉，如图所示。

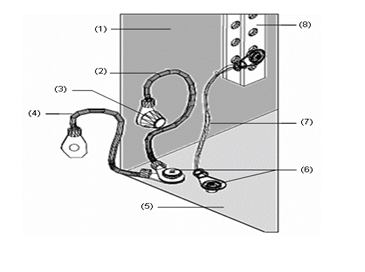

机柜门接地线安装前示意图 (1) 机柜侧门 (2) 机柜侧门接地线 (3) 侧门接地点 (4) 门接地线 (5) 机柜下围框 (6) 机柜下围框接地点 (7) 下围框接地线 (8) 机柜接地条 (1)安装门接地线前，先确认机柜前后门已经完成安装。 (2)旋开机柜某一扇门下部接地螺柱上的螺母。 (3)将相邻的门接地线（一端与机柜下围框连接，一端悬空）的自由端套在该门的接地螺柱上。 (4)装上螺母，然后拧紧，如图所示，完成一条门接地线的安装。 (5)按照上面步骤的顺序，完成另外3扇门接地线的安装。

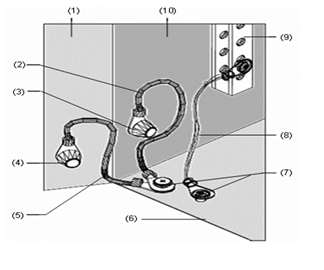

机柜门接地线安装后示意图 (1) 机柜前/后门 (2) 侧门接地线 (3) 侧门接地点 (4) 前/后门接地点 (5) 门接地线 (6) 机柜下围框 (7)下围框接地点 (8)下围框接地线 (9) 机柜接地条 (10) 机柜侧门 对于自购机柜，机柜到机房接地的接地线要求采用标称截面积不小于６mm2的黄绿双色多股软线，长度不能超过30m。 三、机柜安装检查 OCT机柜安装完成后，请按照表中的项目进行检查，要求所列项目状况正常。 编号 项目 1 正确确认机柜的前后方向 2 机柜前方留0.8m的开阔空间，机柜后方留0.8m的开阔空间 3 机柜调整水平 |
